Samsung Galaxy S27: Exynos 2700 potrebbe rinunciare a FOWLP

Samsung starebbe valutando un taglio di costo sul prossimo Exynos 2700, il chip atteso a bordo della serie Galaxy S27. Il punto critico riguarda l’abbandono del packaging FOWLP, una tecnologia che aveva debuttato con Exynos 2400 per migliorare dimensioni, temperature e prestazioni.

L’ipotesi è interessante perché mostra la direzione del progetto: più attenzione ai margini industriali, ma con il rischio di cambiare l’equilibrio tra consumi, dissipazione e resa del chip. Non è ancora chiaro come questa scelta impatterà sul prodotto finale.

samsung exynos 2500 fowlp

Samsung potrebbe rinunciare al packaging FOWLP su Exynos 2700

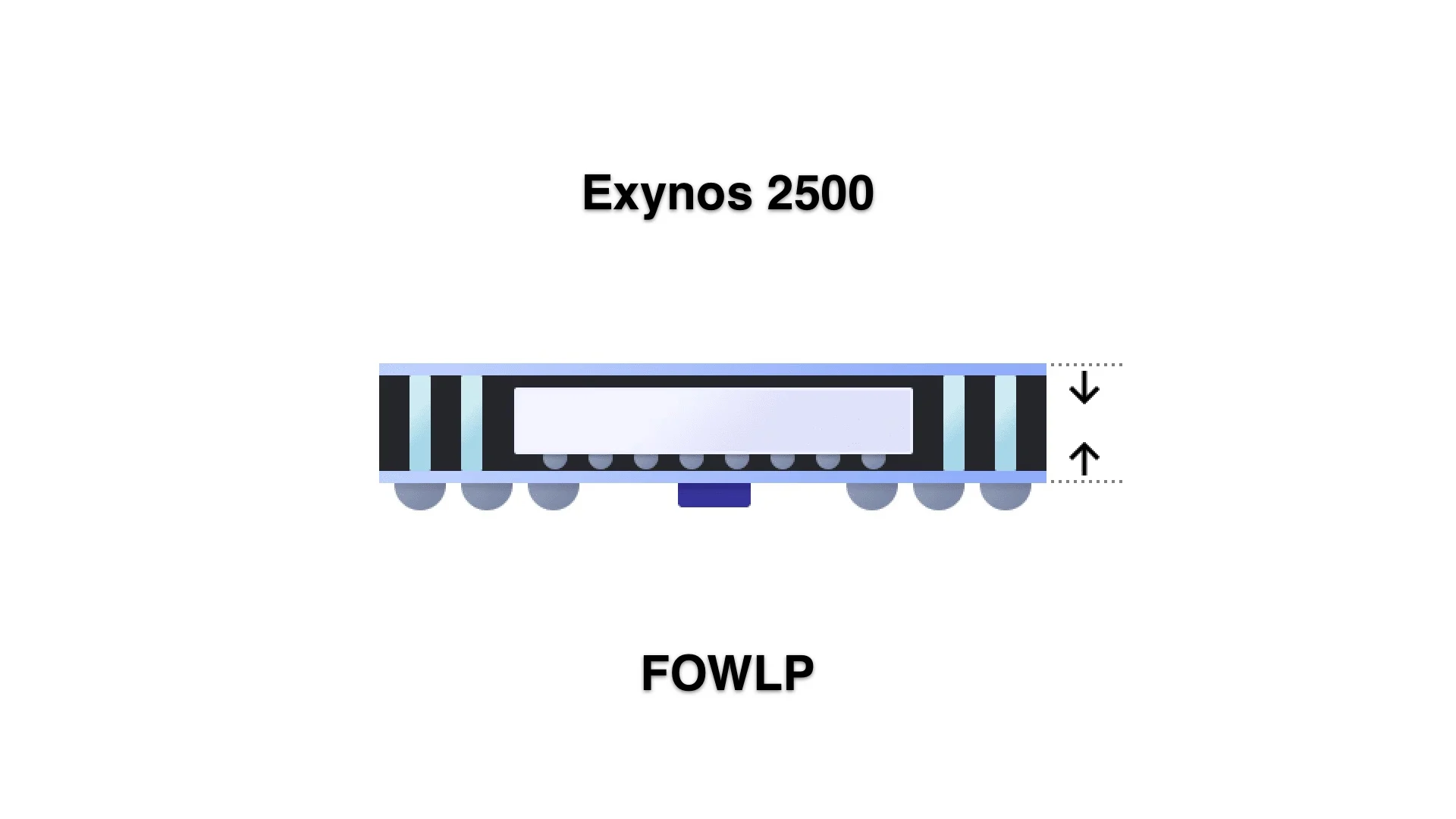

Il nodo centrale è il Fan-Out Wafer-Level Packaging (FOWLP), una tecnica di packaging avanzata che aiuta a rendere i chip più compatti, sottili ed efficienti. In pratica sposta parte delle connessioni elettriche fuori dall’area del die, aumentando il numero di pin disponibili in uno spazio ridotto rispetto ai metodi tradizionali.

Su Exynos 2400 questa soluzione era stata introdotta nel 2024 per Galaxy S24 e Galaxy S24+, con effetti positivi sulla gestione termica e sulle prestazioni. Il rovescio della medaglia era rappresentato da costi più alti e rese produttive più basse, due aspetti che Samsung starebbe ora cercando di correggere su Exynos 2700.

  • FOWLP migliora compattezza, spessore e gestione delle connessioni del chip.
  • Exynos 2400 è stato il primo Samsung a usare questa soluzione su Galaxy S24 e S24+.
  • La possibile rinuncia a FOWLP punta a ridurre i costi di produzione e a migliorare la redditività.
  • La scelta potrebbe però influire su temperature e comportamento energetico del chip finale.
Chip atteso
Exynos 2700
Serie di debutto
Galaxy S27
Tecnologia in discussione
FOWLP
Obiettivo industriale
Riduzione dei costi
L’eventuale abbandono di FOWLP non è solo una scelta tecnica: potrebbe segnare un compromesso tra efficienza del chip e controllo dei costi di produzione.
FOWLP è già stata usata da Samsung per Exynos 2400, ma la sua complessità può incidere su costi e rese. Per questo viene considerata una leva su cui intervenire nella generazione successiva.
samsung exynos 2600 ram heat path block hpb

Exynos 2700 potrebbe puntare sul sistema SbS per smaltire il calore

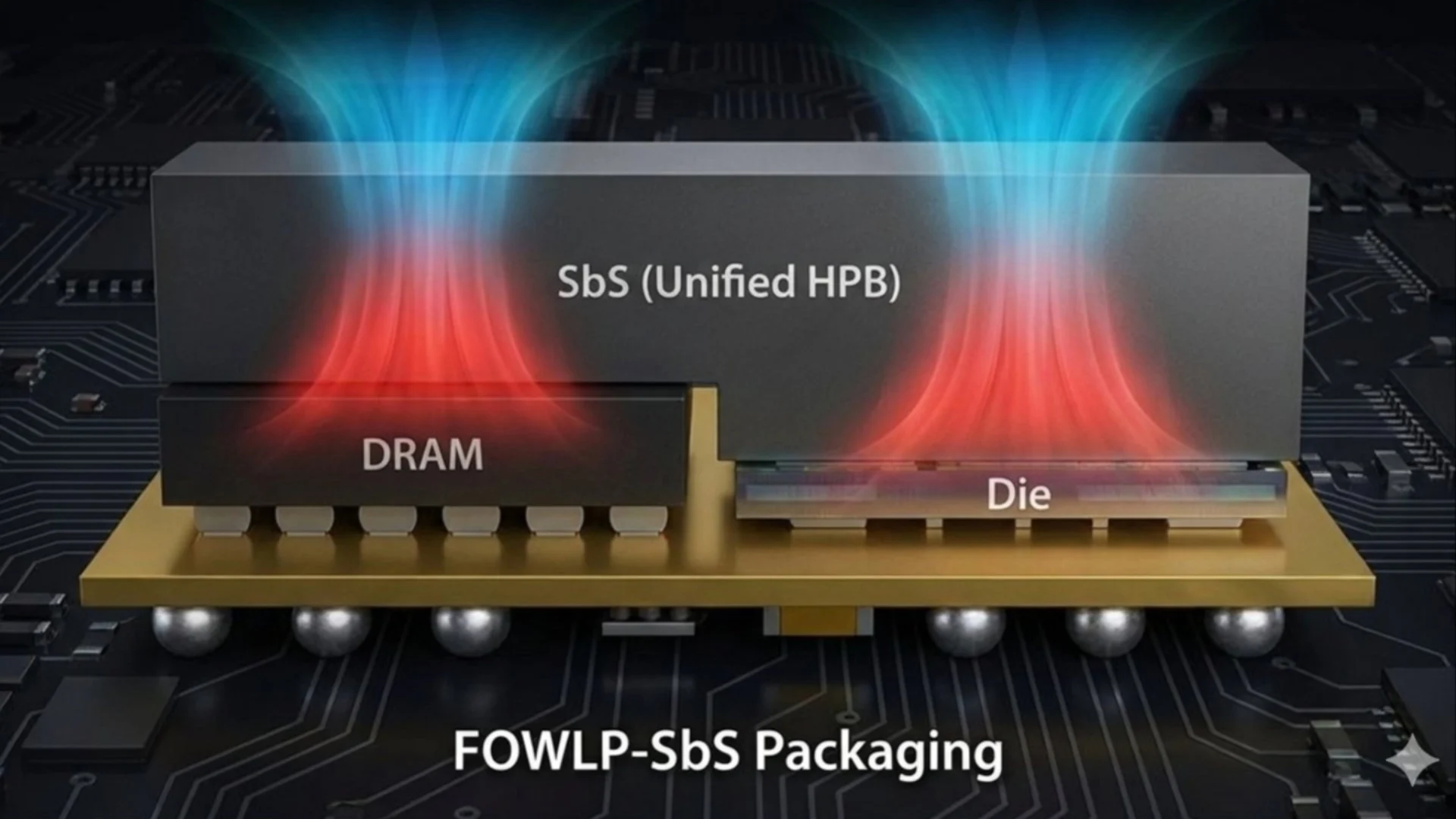

Se FOWLP venisse eliminato, Samsung dovrebbe affidarsi a un altro approccio per la gestione del calore. In questo scenario entra in gioco il sistema Side-by-Side (SbS), una soluzione che posiziona il blocco di dissipazione sia sul processore sia sulla DRAM, affiancando i due componenti sullo stesso substrato.

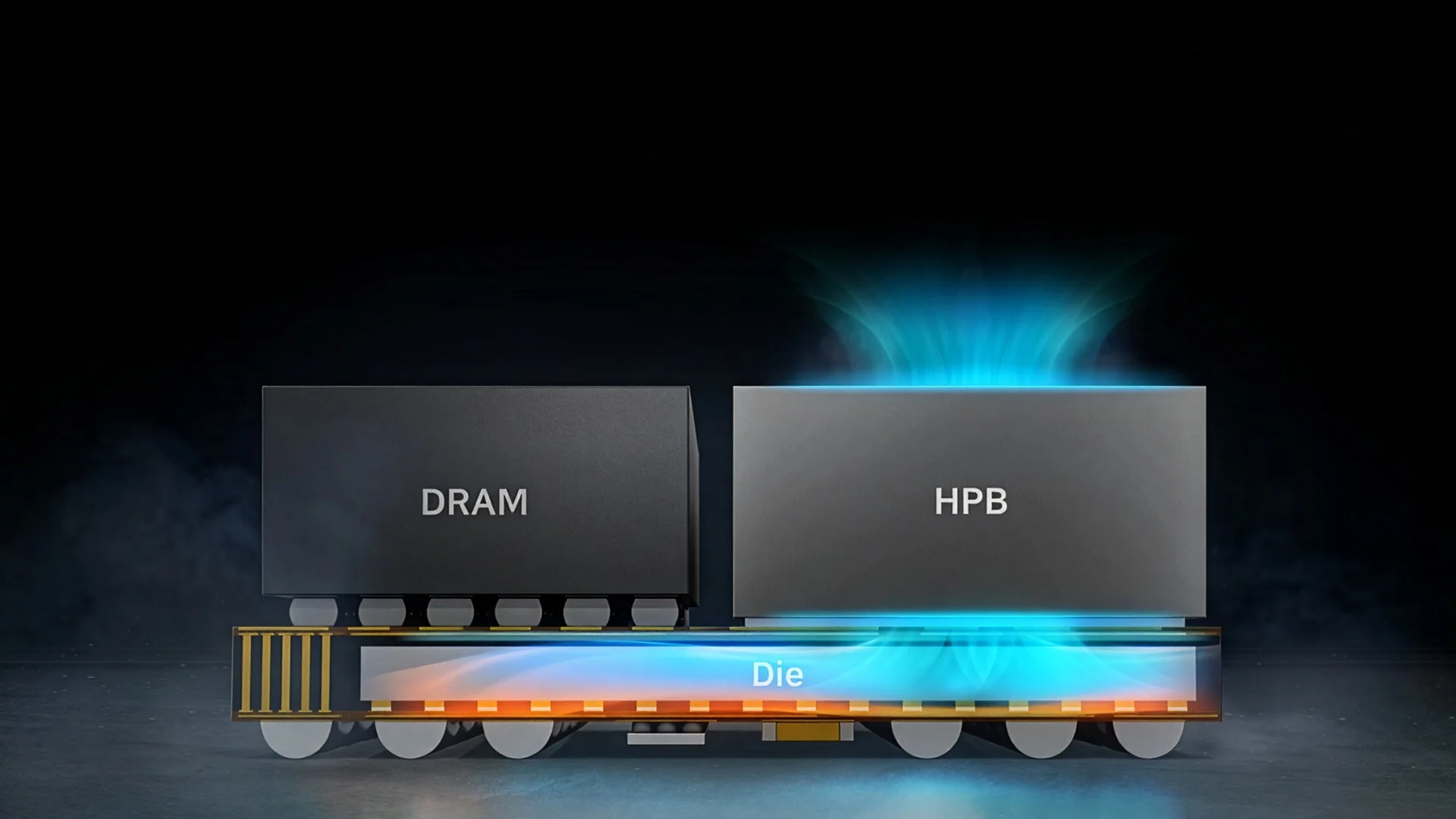

L’idea è migliorare la dispersione termica in modo più diretto, agendo sia sul chip sia sulla memoria. Samsung aveva già usato sul chip Exynos 2600 il sistema Heat Path Block (HPB), collocato sopra il processore accanto a DRAM e storage in una configurazione package-on-package.

  • SbS affianca processore e DRAM sullo stesso substrato.
  • Il blocco di dissipazione lavora su entrambe le aree, non solo sul chip principale.
  • Exynos 2600 ha già introdotto HPB come soluzione di raffreddamento interna.
  • Resta da vedere se SbS basterà a compensare l’eventuale rinuncia a FOWLP.
Samsung sembra voler spostare la complessità dal packaging alla dissipazione, ma la riuscita del progetto dipenderà dall’equilibrio tra consumi, calore e costi.
Al momento non ci sono dati ufficiali sulle prestazioni finali di Exynos 2700: le conseguenze reali di queste scelte si vedranno solo quando il chip arriverà sul mercato.
Soluzioni termiche citate
Exynos 2400
FOWLP
Exynos 2600
Heat Path Block
Exynos 2700
Side-by-Side
samsung exynos 2700 side-by-side expanded heat path block concept illustration

Exynos 2700 è indicato con processo a 2 nanometri, CPU a 10 core e GPU Xclipse 970

Tra le specifiche circolate per Exynos 2700 c’è il passaggio al processo produttivo 2 nanometri di seconda generazione della fonderia Samsung, con l’obiettivo di aumentare l’efficienza. Il chip sarebbe inoltre accreditato di una CPU a 10 core e di una GPU Xclipse 970 basata su architettura AMD RDNA 5.

Completano il quadro il supporto a LPDDR6 DRAM e a UFS 5.0 per l’archiviazione. Se confermato, il chip dovrebbe trovare posto su Galaxy S27 e Galaxy S27+ in mercati fuori dal Nord America, mentre non ci sono indicazioni su un impiego universale per tutta la gamma.

  • Processo produttivo indicato: 2 nanometri di seconda generazione.
  • CPU rumorata con 10 core.
  • GPU attesa: Xclipse 970 basata su AMD RDNA 5.
  • Supporto previsto per LPDDR6 e UFS 5.0.
  • Possibile uso su Galaxy S27 e Galaxy S27+ in mercati selezionati.
Memoria
LPDDR6
Se queste indiscrezioni verranno confermate, Exynos 2700 punterà su un mix molto aggressivo di processo avanzato, nuova GPU e memorie più rapide.
Per ora Samsung non ha confermato le specifiche del chip. Le informazioni disponibili delineano però un SoC molto ambizioso, con un forte focus su efficienza e integrazione.
